超级抗脉冲电阻到底有多牛？现公布海量实测数据
作者：开步睿思 发表日期：2021-06-02 18:32:25
当需要给电容预充电或放电时，需要用到预充电阻或者泄放电阻。比如电动汽车电池包母线电容预充电，AED中的除颤解除电阻，以及所有高能脉冲电路，都需要用到高可靠的抗脉冲电阻。

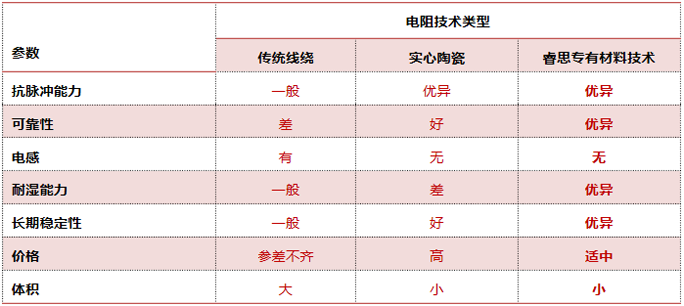

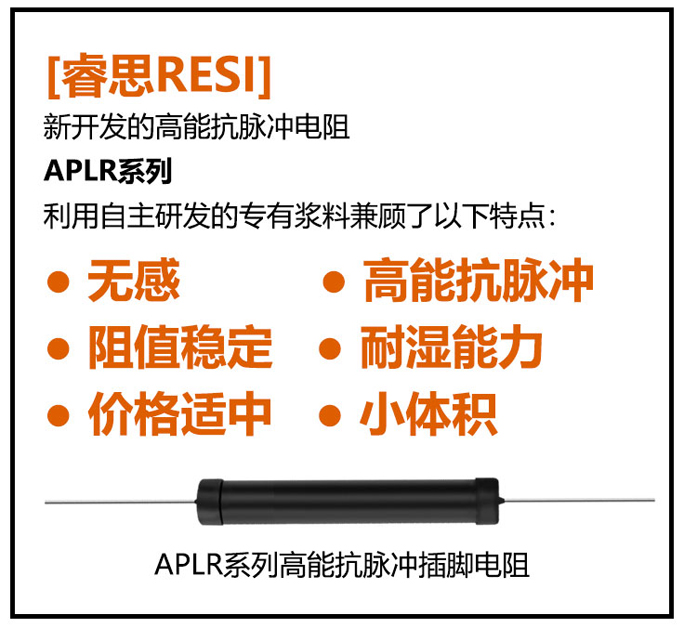

传统的线绕电阻具有一定的抗脉冲能力，缺点是有电感及可靠性不高；陶瓷及碳实心电阻无感且抗脉冲能力强，但价格昂贵，耐湿能力差，阻值不稳定。睿思RESI新开发的高能抗脉冲电阻利用自己研发的专有电阻材料，兼顾了以下所有优点：

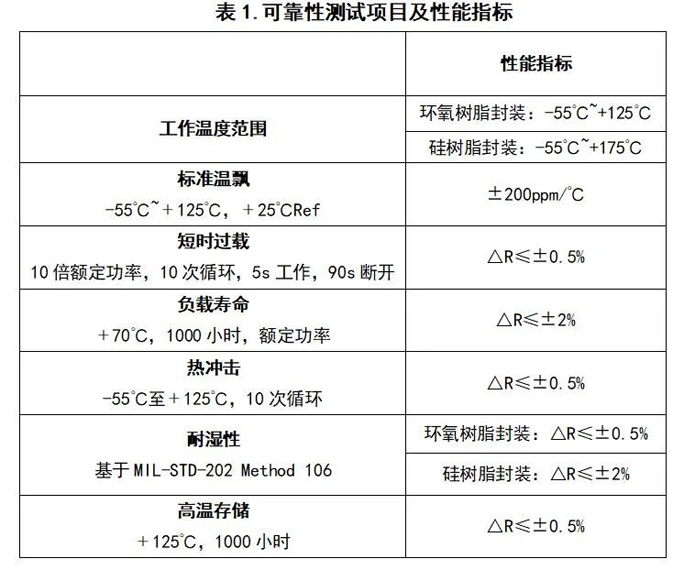

APLR系列产品目前已完成所有可靠性测试项目，测试结果令人满意，部分可靠性性能指标见下表所示。其中，该系列在Φ8.5mm*52mm的尺寸下实现了单个脉冲能量1000J。

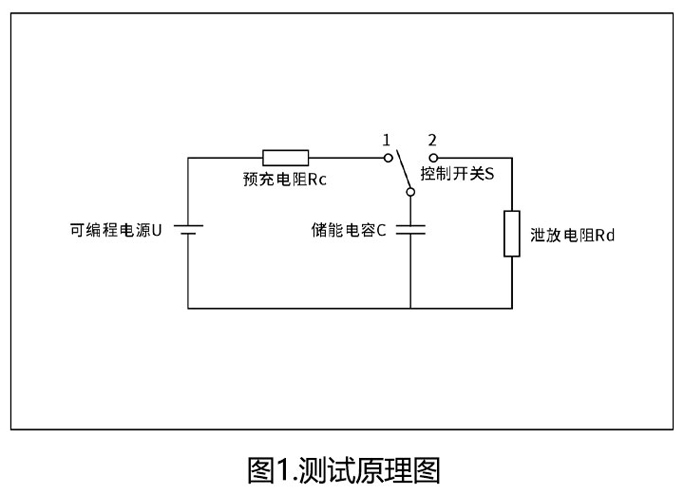

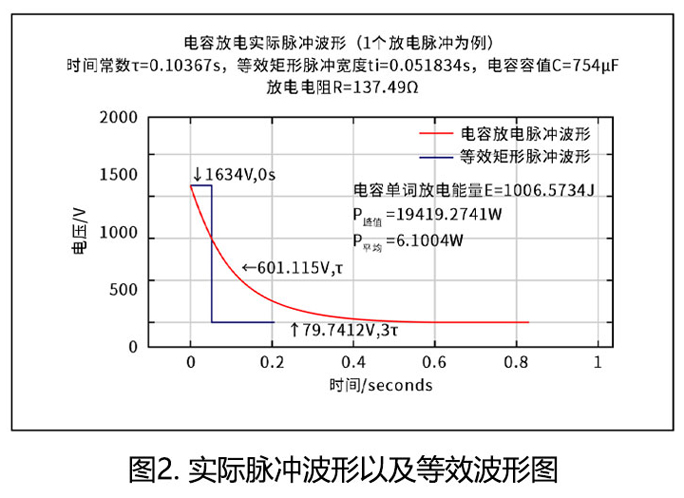

睿思实验室利用电容充放电原理对该电阻的抗脉冲性能进行了测试，测试原理见图1。其中可编程电源U首先通过预充电阻Rc对电容器C充电，当电容器C两端电压达到指定电压后，即开始对泄放电阻Rd进行脉冲能量释放。两只APLR系列电阻分别作为预充电阻和泄放电阻进行测试。此时，通过泄放电阻的脉冲类型为高压尖脉冲，单个脉冲能量为E=½CU²（C为储能电容容值，U为峰值电压），我们将其等效为矩形波时的脉冲宽度为：ti=½RC（C为储能电容容值，R为被测电阻阻值），见下图2举例说明。

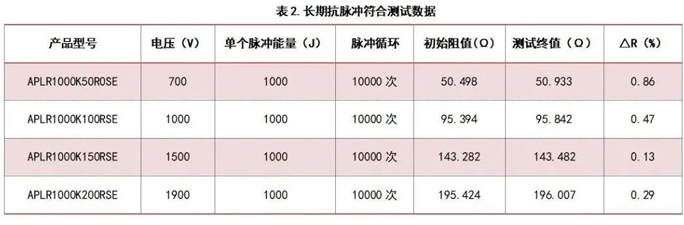

我们按照上述的测试原理及方法，分别选取了50Ω、100Ω、150Ω、200Ω四个低阻值段产品进行长期抗脉冲测试，测试数据详见下表。可以看到，四个产品在经过10000次脉冲冲击后阻值变化量均在1%以内，符合标准，且外观无任何可见损伤。
同时，我们分别选取了3.3KΩ和4.7KΩ两个高阻值段产品，在单个脉冲400J，峰值电压3000V，脉冲周期为1min的测试条件下对其进行了50000次的脉冲寿命试验，具体测试数据详见下表。可以看到，两个型号产品在测试后的阻值变化量均在0.2%以内。其他类型电阻很难达到这个稳定性。
目前，该系列提供的尺寸为φ8.5*L52mm，阻值区间为20Ω~10KΩ，可选精度范围5%-10%，其它尺寸产品接受定制开发。以下是优选规格：
* 70℃环境温度；
** 不同的工况下的峰值能量会有差别；
*** 峰值电压和峰值能量有关，更高的峰值电压请联系开步睿思确认。
