敢与国际大厂PK的国产大电流分流器到底牛在哪里？
作者：开步睿思 发表日期：2020-12-09 12:59:08
相信最近大家都被美国政府强力打压华为的新闻刷屏了，“国产化”的话题再次引起舆论大众的关注，华为每年向美国企业采购的电子元器件价值高达110亿美金，可以想象全中国对于高端电子元器件进口的依赖程度有多么严重。想要实现真正意义上的中国制造、中国创造，不再被外国政府和企业扼住喉咙，我们必须具备高端电子元器件的研发、生产和测试能力。精密分流器是实现精密电流检测的关键器件，几十年来一直被美国、加拿大、德国等海外公司垄断，国产高精密大电流直流分流器多年来无法突破技术瓶颈。但是随着开步电子生产的RTCS和RTBS系列分流器的问世，该现状已然被打破了。
什么是分流器？
分流器实际上是一个阻值很低的电阻，当电流流过该电阻时，测量电阻两端的电压降，根据欧姆定律可以计算出流过该电阻的电流大小，从而达到电流检测的目的。例如新能用汽车充电桩用的外附分流器就是通过这个原理来检测电流，实现电能计量的目的。
然而，要实现精密的电流检测，就要求电阻的阻值在任何情况下都保持稳定，其关键技术在于解决电阻的三个稳定性问题：
1、在环境温度变化的时候电阻的阻值保持稳定
2、在加载电流时电阻的阻值保持稳定
3、在长期使用后电阻的阻值保持稳定

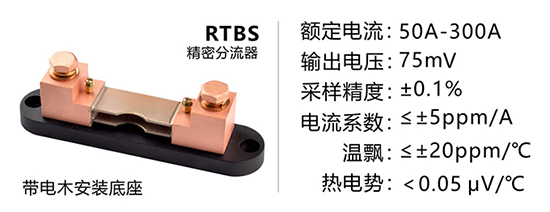

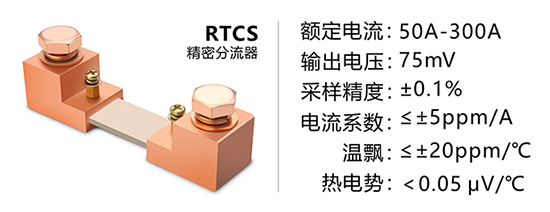

那么RTCS和RTBS系列到底牛在哪里？
一、标称精度高达±0.05%，且在10%-100%额定电流范围内均可满足标称检测精度。我们来看一组实测数据对比，差异在哪：
某进口分流器 VS 开步自研分流器
某进口分流器

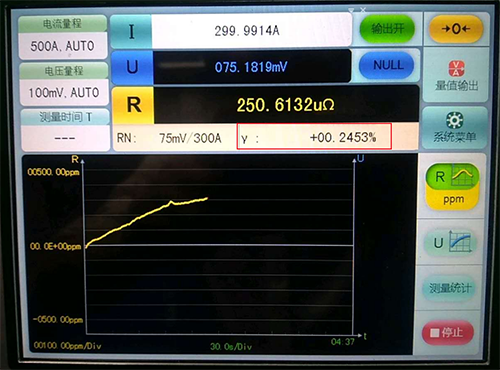

当我们对额定电流300A/标准输出75mV/标称精度±0.1%的某进口高端分流器产品实测时：
我们可以清楚的看到，通流300A后阻值精度已经超过标称精度，阻值呈现继续增大的趋势，这意味着精度朝背离标称精度的方向继续增大，已经不是±0.1%级别的产品，此时的测量精度完全没办法保证±0.1%的要求。
开步自研分流器

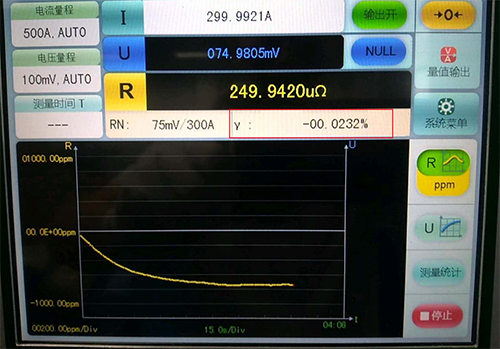

我们对额定电流300A/标准输出75mV/标称精度±0.1%的开步自研分流器产品实测时：
通流300A后分流器的阻值精度仍可以保证在±0.1%以内，且阻值变化曲线趋于平滑，这意味着阻值变化趋于稳定，不会继续增大，分流器在持续长时间工作后仍然可以保证在标称精度范围之内。

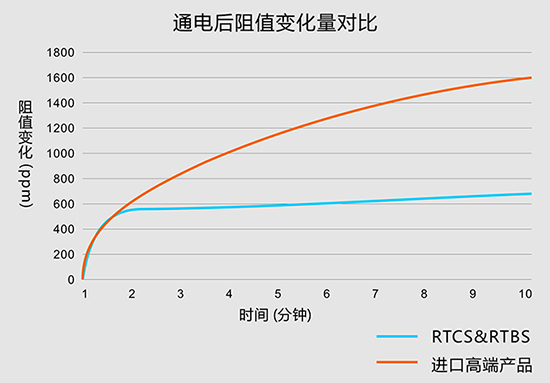

二、通电1分钟内达到热平衡，比同类进口产品的热平衡时间快10倍
三、 电流系数小于5ppm/A（通电后的阻值变化量），同类产品没有定义该关键指标
为什么具有这样的差异？
根据电阻阻值的定义公式，即 R=ρL/S ，可以计算出在OFF状态下分流器的电阻阻值，但是我们万万不能够按照这样简单的公式就对分流器的检测等级进行判定。
因为合金电阻产品在加载电流后阻值会根据不同的电流而变化，这是由于产品自热以及通流后合金内部结构的改变等一系列因素造成的，如果只是按照简单的尺寸、精度来定义电阻值是没有意义的，因为通流后的改变量可能完全超过OFF状态下的阻值精度。
开步分流器产品既要保障在OFF状态下达到标称精度，我们还对合金材料进行特殊的处理，限制负载的变化量，让经历变化后的阻值仍然满足我们的标称精度。所以我们才会有10%—100%额定电流都满足检测精度的定义。
-测试能力-
开步具有领先于同行的测试能力，各类的设备可提供分流器产品各项物理性能以及电气性能全方面的测试。专用的分流器检测装置可对分流器的阻值变化情况实时监控并且检测阻值稳定情况。每一只分流器都会进行阻值精度的全面检测，确保100%达到标称精度。
在一些大电流检测的应用中，比如大电流断路器应用，分流器本身即作为一个计量级的检测元器件对电流进行检测，但是大多数的客户没办法对分流器的实际检测精度进行验证，苦于难寻一个高精度且输出稳定的电流源对分流器本身进行检测。
开步目前具有高精度的大电流检测系统，上千安培的电流源输出以及精度极高的电压采样能力，全方位的检测能力在行业独树一帜。

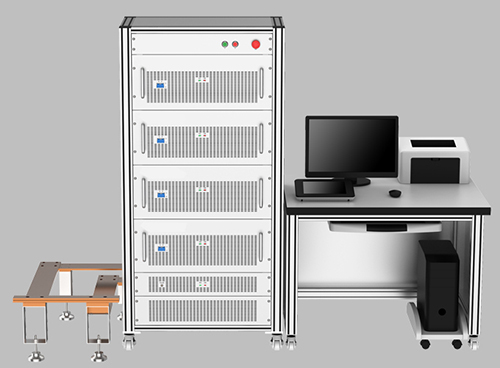

2400A分流器专用检测设备
目前开步电子的RTCS和RTBS系列精密分流器已经实现量产，可以满足1A-80KA的精密电流检测方案。开步电子即将推出一款性能领先的车用级别精密电流检测电阻（ARCS系列），且更多的新型电阻产品都在加紧研发中。
后记：几年前，在我们着手研发精密分流器时就给自己设定了一个小目标，那就是研发出比进口分流器性能更牛的产品，我们坚信必须用产品说话、用性能说话。
在研发和生产过程中我们克服了很多意想不到的困难，然而我们是幸运的，我们生产的分流器在经过诸多测试和验证之后，已经成为目前世界上最尖端的分流器产品，在一些关键指标上性能参数要比进口分流器好一个数量级。
对于国内的电子零件研发同行来说，现在也许是最具有挑战的时期，但同时也是迎头赶上国外竞争对手的最佳时期，决心、信心和不怕吃苦是我们的必胜武器。中国电子元件行业的“长征”已经开始，若干年后，我们回头再看，华为事件将会成为一个标志性的历史事件，将会是中国国产元器件走向领先的开始。
我们深信美帝的讹诈不会得逞，只要我们团结起来，深耕自己的专业领域，国产元器件的未来会更好，到时我们可以挺起腰板说，我们有能力为所有中国企业提供全产业链服务！
