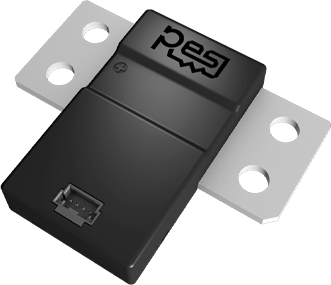

CB600电流传感器是一款汽车级电流检测模块，可用于测量双向直流电流，并具有高精度、低功耗、宽工作温度范围以及出色的响应速度、温度稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，采用 24 位ADC，MCU 内核为 M0 架构，通过 CAN2.0 A/B 协议进行通讯，具备静电释放保护、温度补偿、电流校准等功能。
该模块满足-40℃~105℃的工作温度范围，支持-600A~600A 的持续工作电流和-50℃~150℃的温度测量，并且在 50A~600A 或-600A~-50A 范围内电流测量精度为±0.1%，在全温度工作范围内最大温度测量误差为±3℃。
CB600电流传感器使用单个 6V 到 18V的电源供电，功耗控制在 384mW 以下(12VDC)，并实现完全高低压隔离，可以运用在电池系统的总正端或总负端。
CB1000电流传感器是一款汽车级电流检测模块，可用于测量双向直流电流，并具有高精度、低功耗、宽工作温度范围以及出色的响应速度、温度稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，采用 24 位ADC，MCU 内核为 M0 架构，通过 CAN2.0 A/B 协议进行通讯，具备静电释放保护、温度补偿、电流校准等功能。
该模块满足-40℃~105℃的工作温度范围，支持-1000A~1000A 的持续工作电流和-50℃~150℃的温度测量，并且在 50A~1000A 或-1000A~-50A 范围内电流测量精度为±0.1%，在全温度工作范围内最大温度测量误差为±3℃。
CB1000电流传感器使用单个 6V 到 18V的电源供电，功耗控制在 384mW 以下(12VDC)，并实现完全高低压隔离，可以运用在电池系统的总正端或总负端。
应用
应用于汽车级电流监控
电网储能
不间断电源
充电站
应用
应用于汽车级电流监控
电网储能
不间断电源
充电站
- CB600
- CB1000
电流测量：测量范围 -20000A~20000A
– 持续工作电流范围：-600A~600A
– 50A~600A/-600A~-50A 测量精度：±0.1%
– -600A~600A 分辨率：1mA
温度测量：测量范围 -50℃~150℃
– 测量误差：±3℃
– 分辨率：0.1℃
通讯协议：CAN2.0 A/B
– 可选择数据格式
– 可配置 CAN ID
– 可配置 CAN 速率：250Kbps/500Kbps/1Mbps
– CB600F8536A1SS00：集成120Ω终端电阻
– CB600F8536A1SN00：无终端电阻
供电电压：6VDC~18VDC
工作温度范围：-40℃~105℃
功耗：≤384mW @12VDC
隔离等级：3000VAC
电流测量：测量范围 -22400A~22400A
– 持续工作电流范围：-1000A~1000A
– 50A~1000A/-1000A~-50A 测量精度：±0.1%
– -1000A~1000A 分辨率：1mA
温度测量：测量范围 -50℃~150℃
– 测量误差：±3℃
– 分辨率：0.1℃
通讯协议：CAN2.0 A/B
– 可选择数据格式
– 可配置 CAN ID
– 可配置 CAN 速率：250Kbps/500Kbps/1Mbps
– CB1000F8436A0KS00：集成 120Ω终端电阻
– CB1000F8436A0KN00：无终端电阻
供电电压：6VDC~18VDC
工作温度范围：-40℃~105℃
功耗：≤384mW @12VDC
隔离等级：3000VAC
PCBS6918B100P2AC00 是一款汽车级电流检测模块，用于辅助测量双向直流电流，并具有高精度、低温漂、低电感、低热电势以及出色的长期稳定性和抗干扰能力
该模块基于低温漂分流器进行设计，由分流器与PCBA 贴片焊接而成，可通过螺栓安装在待测回路上，用于采集母线电流和分流器温度，并将测得信号连接到用户自定义模块的信号处理侧，可根据客户的具体技术需求，进行定制化设计。

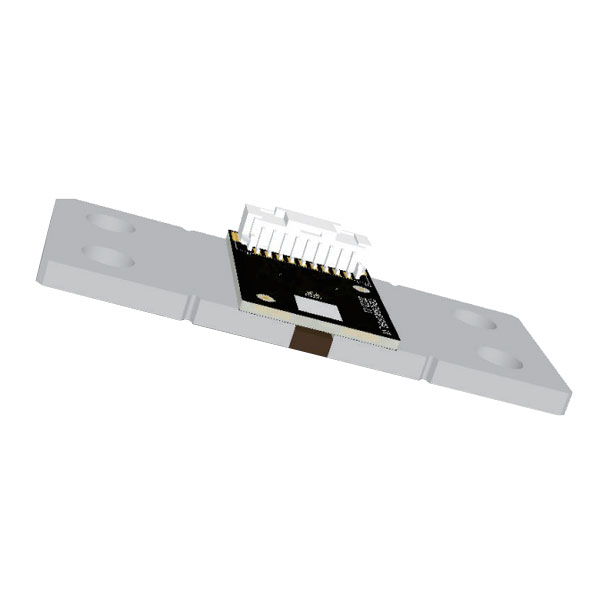

PCBS8436P025T2AC00 是一款汽车级电流检测模块，用于辅助测量双向直流电流，并具有高精度、低温漂、低电感、低热电势以及出色的长期稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，由分流器与PCBA 贴片焊接而成，可通过螺栓安装在待测回路上，用于采集母线电流和分流器温度，并将测得信号连接到用户自定义模块的信号处理侧，可根据客户的具体技术需求，进行定制化设计。
PCBS8518A050P1SC00是一款汽车级电流检测模块，用于辅助测量双向直流电流，并具有高精度、低温漂、低电感、低热电势以及出色的长期稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，由分流器与PCBA 贴片焊接而成，可通过螺栓安装在待测回路上，用于采集母线电流和分流器温度，并将测得信号连接到用户自定义模块的信号处理侧，可根据客户的具体技术需求，进行定制化设计。
PCBS8536P050T1SN00 是一款汽车级电流检测模块，用于辅助测量双向直流电流，并具有高精度、低温漂、低电感、低热电势以及出色的长期稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，由分流器与PCBA 贴片焊接而成，可通过螺栓安装在待测回路上，用于采集母线电流和分流器温度，并将测得信号连接到用户自定义模块的信号处理侧，可根据客户的具体技术需求，进行定制化设计。
PCBS8536P050S1SC00 是一款汽车级电流检测模块，用于辅助测量双向直流电流，并具有高精度、低温漂、低电感、低热电势以及出色的长期稳定性和抗干扰能力。
该模块基于低温漂分流器进行设计，由分流器与PCBA 贴片焊接而成，可通过螺栓安装在待测回路上，用于采集母线电流和分流器温度，并将测得信号连接到用户自定义模块的信号处理侧，可根据客户的具体技术需求，进行定制化设计。
特性
持续工作电流：-350A~350A
连接端子：卧式 4PIN
高精度电流测量
实时温度测量
高脉冲电流等级
低温漂、低电感、低热电势
优异的长期稳定性
工作温度范围：-40℃~125℃
应用
BMS电流检测
BDU/PDU 电流检测
特性
持续工作电流：-1000A~1000A
连接端子：卧式 9PIN
高精度电流测量
实时温度测量
高脉冲电流等级
低温漂、低电感、低热电势
优异的长期稳定性
工作温度范围：-40℃~125℃
应用
BMS电流检测
BDU/PDU电流检测
特性
持续工作电流：-350A~350A
连接端子：卧式 4PIN
高精度电流测量
实时温度测量
高脉冲电流等级
低温漂、低电感、低热电势
优异的长期稳定性
工作温度范围：-40℃~125℃
应用
BMS电流检测
BDU/PDU电流检测
特性
持续工作电流：-600A~600A
连接端子：卧式 9PIN
高精度电流测量
实时温度测量
高脉冲电流等级
低温漂、低电感、低热电势
优异的长期稳定性
工作温度范围：-40℃~125℃
应用
BMS电流检测
BDU/PDU电流检测
特性
持续工作电流：-600A~600A
连接端子：卧式 8PIN
高精度电流测量
实时温度测量
高脉冲电流等级
低温漂、低电感、低热电势
优异的长期稳定性
工作温度范围：-40℃~125℃
应用
BMS电流检测
BDU/PDU电流检测
- 6918
- 8436
- 8518
- 85369PIN
| 型号 |
PCBS6918B100P2AC00
|
|
| 下载规格书 |
|
|
| 模型下载 |
|
|
| 主要参数 | 分流器 | |
|---|---|---|
| 分流器阻值 | 100µΩ | |
| 精度 | ±5% | |
| 温度系数 | -40℃~125℃ | ±100ppm/℃ |
| 持续工作电流 | ±350A | |
| 热电动势 | < 3μV/℃ | |
| 电感 | < 5nH | |
| 工作温度范围 | -55~ +175℃ | NTC |
| 电阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 温度系数 | 25/85℃ | 3434ppm/k |
| 工作温度范围 | -40℃~ +150℃ | 电容 |
| 电容量 | 0.1μF | |
| 精度 | ±10% | |
| 额定电压 | 50V | |
| 工作温度范围 | -55℃~ +125℃ | |
| 型号 |
PCBS8436P025T2AC00
|
|
| 下载规格书 |
|
|
| 模型下载 |
|
|
| 主要参数 | 分流器（器件级） | |
|---|---|---|
| 分流器阻值 | 25µΩ | |
| 精度 | ±5% | |
| 温度系数 | -40℃~125℃ | ±100ppm/℃ |
| 持续工作电流 | ±1000A | |
| 热电动势 | < 3 μV/℃ | |
| 电感 | < 5nH | |
| 工作温度范围 | -55~ +175℃ | NTC（器件级） |
| 电阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 温度系数 | 25/85℃ | 3435ppm/k |
| 工作温度范围 | -50℃~ +150℃ | PCBS（总成件） |
| 初始阻值精度 | ±0.2% | |
| 型号 |
PCBS8518A050P1SC00
|
|
| 下载规格书 |
|
|
| 模型下载 |
|
|
| 主要参数 | 分流器 | |
|---|---|---|
| 分流器阻值 | 50µΩ | |
| 精度 | ±5% | |
| 温度系数 | -40℃~125℃ | ±100ppm/℃ |
| 持续工作电流 | ±350A | |
| 热电动势 | < 3μV/℃ | |
| 电感 | < 5nH | |
| 工作温度范围 | -55℃~ +175℃ | NTC |
| 电阻阻值 | 10KΩ | |
| 精度 | ±1% | |
| 温度系数 | 25/85℃ | 3435ppm/k |
| 工作温度范围 | -50℃~ +150℃ | |
| 型号 |
PCBS8536P050T1SN00
|
|||
| 下载规格书 |
|
|||
| 模型下载 |
|
|||
| 主要参数 | 分流器 | |||
|---|---|---|---|---|
| 分流器阻值 | 50µΩ | |||
| 精度 | ±5% | |||
| 温度系数 | -40℃~125℃ | ±100ppm/℃ | ||
| 持续工作电流 | ±600A | |||
| 热电动势 | < 3μV/℃ | |||
| 电感 | < 5nH | |||
| 工作温度范围 | -55℃~ +175℃ | NTC | ||
| 电阻阻值 | 10KΩ | |||
| 精度 | ±1% | |||
| 温度系数 | 25/85℃ | 3435ppm/k | ||
| 工作温度范围 | -50℃~ +150℃ | |||
| 型号 |
PCBS8536P050S1SC00
|
|||
| 下载规格书 |
|
|||
| 主要参数 | 分流器 | |||
|---|---|---|---|---|
| 分流器阻值 | 50µΩ | |||
| 精度 | ±5% | |||
| 温度系数 | 20℃~175℃ | 100ppm/℃ | ||
| -55℃~20℃ | 150ppm/℃ | |||
| 持续工作电流 | ±600A | |||
| 热电动势 | < 0.5 μV/℃ | |||
| 电感 | < 3nH | |||
| 工作温度范围 | -55~ +175℃ | NTC | ||
| 电阻阻值 | 10KΩ | |||
| 精度 | ±1% | |||
| 温度系数 | 25/85℃ | 3428ppm/k | ||
| 工作温度范围 | -50℃~ +150℃ | |||
