积极探索厚膜电阻浆料开发,严控产品最上游

作者:睿思电阻     发表日期:2019-12-06 20:50:13

文本目录:

文本摘要

文本标题

正文内容

结束语


导语:


最近大家可能也在找关于积极探索厚膜电阻浆料开发,严控产品最上游这类相关内容吧?为了整理这篇内容,开步睿思总结了一些关于(积极探索厚膜电阻浆料开发,严控产品最上游)的相关知识点,希望通过对“(积极探索厚膜电阻浆料开发,严控产品最上游)”的相关介绍,对大家有所帮助,接下来一起来了解一下吧!

文本摘要:


对品质的精益求精,从电阻浆料开始...

文本标题:


积极探索厚膜电阻浆料开发,严控产品最上游


正文内容:

厚膜电阻浆料的研究开始于20世纪40年代,由导电相(如Ru2O、Pb2O5、Pd/Ag-PdO等)、玻璃相(如硼、铝硅酸盐玻璃、硼硅酸盐玻璃等)与有机载体(如有机树脂与溶剂等)按一定比例经过三辊轧制混合均匀的满足印刷特性的膏状物,其性质取决于组成成分和成分配比,是制造各类厚膜电阻器的关键性材料。

20200406/72fa1cfbed95e34934025adb8321be2b.jpg


到目前为止,以美国杜邦、ESL,日本住友、SMM,德国贺利氏为代表性的企业所生产的厚膜电阻浆料的品种、质量、规模,都处于世界领先的地位。

开步电子自收购长沙韶光厚膜电子有限公司后,为了研制出具有世界领先性能指标的厚膜电阻器,也开始着手厚膜电阻浆料的研发生产。

20200406/d7e871c93e35f56fe3d325874827bece.png

开步电子长沙研发制造基地

厚膜电阻浆料的研究开发涉及电子元件技术、贵金属冶金学、无机化学、有机化学、多盐类、陶瓷及其相关制作工艺学等多个学科,是一个系统性的工程。对于厚膜电阻浆料产品而言,最关键的是浆料配方,即贵金属粉末、玻璃粉末、有机载体之间的重量配比,不同阻值段的浆料,其配方也差异较大;而其同一配方技术指标精度又在于工艺的控制,即工艺人员的调制能力和设备的精度。因此,高性能厚膜电阻是基于化工精密材料和成熟工艺控制的综合科学。开步电子收购长沙韶光厚膜电子从事厚膜电阻的研制,是开步电子永远致力于为客户提供高性能电阻器迈出的关键一步。


一、开步电子电阻浆料研发流程

确认待研发的电阻的性能指标,如阻值,温漂,稳定性,抗脉冲性能等;

20200406/dd0e16313c1cdaebd14dd710c286e708.jpg

确认基础配方,按一定重量比称重贵金属粉末、各种玻璃粉末、有机载体;

20200406/ece5728532fbca480f5e59ba3d9a2b7f.jpg

对粉末首先进行初步混合,然后将浆料混合体放入轧机进一步研磨,使得粉末均匀混合在有机载体中;

20210412/a1a717a9fff9eb3b43a0294032a6b20e.jpg

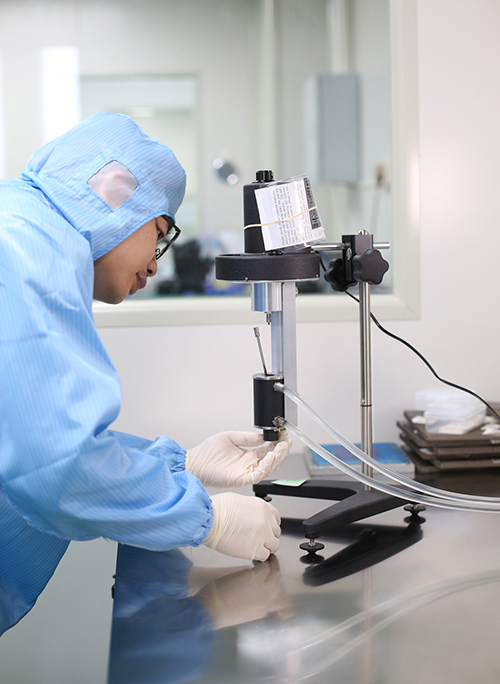

取出部分浆料进行粘度测试,要求粘度在130~180Pa·s。若满足粘度要求,则可以将浆料进行装瓶;不满足粘度要求,则继续调节粘度;

20200406/fd16b6c1872a86f176b0d007d70d375a.jpg

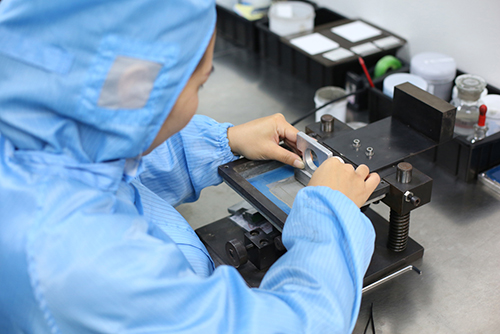

将电阻浆料通过丝网印刷在已准备好的陶瓷基板上,然后进行烘干和烧结;

20200406/8f0dbac668ce5539403b143124f9a7e4.jpg

对烧结后的电阻进行阻值测量,温度系数测试,及其他性能测试。根据测试结果进一步调节电阻浆料中贵金属粉末和玻璃粉末配比,对温度系数和阻值进行修正,然后继续步骤3~6。

20200406/829a84406de24e0573923f3cdc80dd87.jpg

二、高精密电阻工艺控制关键点:

阻值精度控制,即控制电阻阻值在基片上变化,保持其稳定性;

在阻值稳定的情况下使温度系数最小。

目前开步电子在研发的电阻浆料项目包括高精度、高压低温漂的电阻浆料,抗脉冲的电阻浆料等。

相信在不久的将来,开步电子针对自己生产的高性能厚膜电阻器,都将逐步采用自己开发的厚膜电阻浆料,真正做到核心产品自主可控。
